Productoverzicht
Structurele glazen vliesgevels verschillen van conventionele ingelijste vliesgevels doordat het glas zelf bijdraagt aan de structurele functie. Paneelverbindingen worden tot stand gebracht via constructief afdichtmiddel, punt-ondersteunde fittingen of een verborgen-framemethode in plaats van een zichtbaar frame. Hierdoor ontstaat een doorlopend glasoppervlak met minimale zichtbare omlijsting.

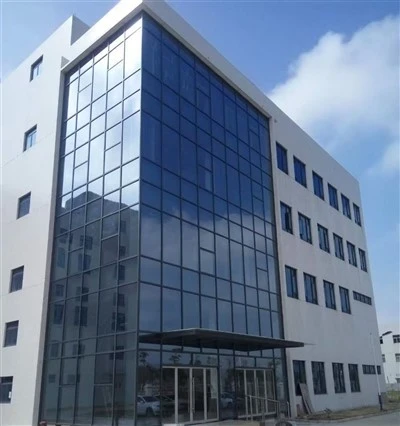

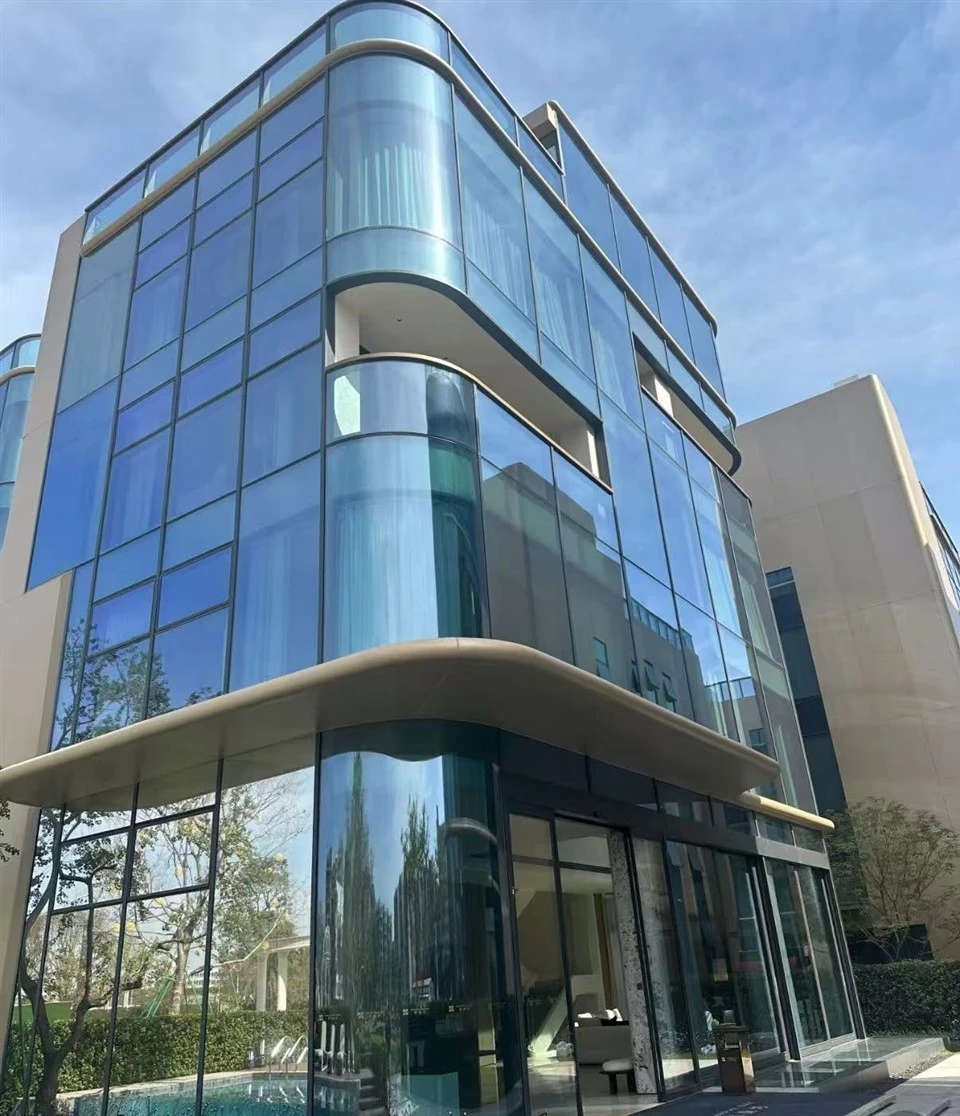

Deze systemen worden gebruikt in transparante gevels van commerciële gebouwen, hoogwaardige-showroomgevels, vliesgevels van hotellandschappen, vliesgevels bij de ingang van gebouwen, en dakramen en luifels.
Kernvoordelen
Glaspaneelaansluiting zonder opbouwframe:
Paneelbevestiging wordt bereikt door structurele kit, punt{0}}ondersteunde fittingen of een verborgen-framemethode. Bij transparante gevels van commerciële gebouwen en de buitenkant van showrooms vermindert dit de zichtbare kaderlijn op de gevel.
Nauwkeurigheid van verbindingsmontage voor installatie op locatie:
Tijdens de verwerking worden de aansluittoleranties en de kwaliteit van de glasranden gecontroleerd. Bij structurele glassystemen waarbij panelen worden bevestigd zonder een doorlopend frame, heeft de nauwkeurigheid van de montage rechtstreeks invloed op de pasvorm op de locatie.
Glasconfiguratie voor structurele belasting:
De standaard glasconfiguratie is 6 mm + 12A + 6 mm geïsoleerd gehard. Paneelafmetingen worden bepaald door structurele berekening. Bij het bouwen van vliesgevels voor entrees wordt de glasconfiguratie gekozen op basis van de paneeloverspanning en belastingsvereiste.
Optie voor het openen van de vleugel binnen het systeem:
Openslaande vleugels kunnen binnen het structurele glassysteem worden geconfigureerd. In vliesgevels van hotels en commerciële gevels zorgt dit voor ventilatie terwijl het glasoppervlak doorlopend blijft.
Toepassingen
• Commerciële gebouw transparante gevels
• Hoogwaardige-showroomgevels
• Hotellandschap vliesgevels
• Het bouwen van vliesgevels bij de entree
• Dakramen en luifels
Specificaties
|
Item |
Standaardconfiguratie |
|
Frameprofiel |
6063-T6 aluminium |
|
Glazen configuratie |
6 mm + 12A + 6 mm geïsoleerd getemperd |
|
Paneelbevestigingsmethode |
Structureel afdichtmiddel / punt-ondersteund / verborgen frame |
|
Oppervlaktebehandeling |
Poedercoating / fluorkoolstofcoating / anodiseren |
|
Openingstype |
Openingsvleugel optioneel |
OEM/ODM
Structurele glazen vliesgevels zijn een systeem op maat. De verdeling van de glaspanelen, de ondersteuningsmethode en de specificaties voor het aansluitmateriaal worden bepaald volgens de tekening. Verdiepend ontwerp wordt ondersteund volgens projectvereisten.
■ Aanpasbare items
• Paneelindeling en afmetingen
• Paneelbevestigingsmethode: structurele kit, punt-ondersteund, verborgen frame
• Glasconfiguratie
• Specificaties aansluitfitting
• Oppervlaktebehandeling en kleur
• Type vleugelopening
Kwaliteitscontrole
De afmetingen van de glaspanelen, de kwaliteit van de randen en de geharde markering worden gecontroleerd op het binnenkomende materiaal. De afmetingen en toleranties van de aansluitfittingen worden vóór montage geïnspecteerd.
Tijdens de montage worden de inbouwpositie en de glasrandspeling gemeten. Vóór verzending wordt een 100% inspectie uitgevoerd. Inspectie door derden-wordt ondersteund.
Veelgestelde vragen
Vraag: Wat is de maximale glaspaneelgrootte voor structurele glazen vliesgevels?
A: De paneelgrootte wordt bepaald door de glasdikte, de ondersteuningsmethode en de berekening van de windbelasting. Het technische team biedt een oplossing voor paneelverdeling volgens projectparameters.
Vraag: Vereist een structurele glazen vliesgevel een hoge installatieprecisie?
A: Structureel glas vereist een hogere installatieprecisie dan conventionele vliesgevel. De toleranties voor verbindingsfittingen worden tijdens de verwerking gecontroleerd om de pasvorm op locatie te ondersteunen. Een vliesgevelinstallatieteam met relevante ervaring wordt aanbevolen.
